1 樓層參數
功能與適用時機
編修每層樓可異動之獨立參數。
操作步驟
Step1. [設定]→[1 樓層參數]
Step2. 可直接編修各項樓層參數
| 樓名 | 樓層名稱不可重複，只能輸入數字與英文字母 示意圖 |
| 樓高 | 樓層高度 |
| 累高 | 樓層累加高度，由程式自動加總。 |
| 骨材粒徑 | default = 1.91 cm 計算有效梁深時，若固定d’值則忽略此設定。 |
| 梁頂淨保護 | default = 4.0 cm 計算有效梁深時，若固定d’值則忽略此設定。 |
| 梁底淨保護 | default = 4.0 cm 計算有效梁深時，若固定d’值則忽略此設定。 |
| 梁左淨保護 | default = 4.0 cm 計算有效梁深時，若固定d’值則忽略此設定。 |
| 梁右淨保護 | default = 4.0 cm 計算有效梁深時，若固定d’值則忽略此設定。 |
| 柱淨保護 | default = 4.0 cm 計算有效梁深時，若固定d’值則忽略此設定。 |
| 柱參數 | |
| 大梁參數 | |
| 小梁參數 | |
| 樓板參數 |
-
- Note：材料強度如 fc’、 fy、fys 係依據ETABS之設定值，因梁斷面而異，故不提供該等材料強度之編修。
Step3. [柱參數編修]
-
- Note：新增配筋圖後若發現箍距上限未依樓層參數設定呈現，請確認{RC柱}→{設計參數}→{設計參數-箍筋}→{該樓上限值}，應打V
Step4. [大梁 & 小梁參數編修]
- Note：新增配筋圖後若發現箍距上限未依樓層參數設定呈現，請確認{RC梁}→{設計參數-全棟}→{設計參數-箍筋}→{該樓上限值}，應打V
Step5. [版參數編修]
- Note：若有繪製地梁配筋圖，希望配筋圖可同時標示腰筋與版線，應填寫下版厚
前置碼重整

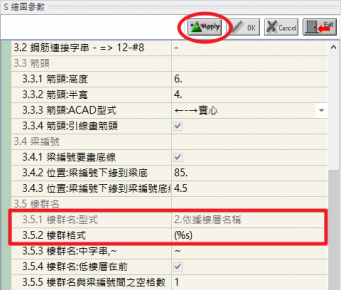

此功能需搭配RC梁或RC柱之 [繪圖參數] 使用！

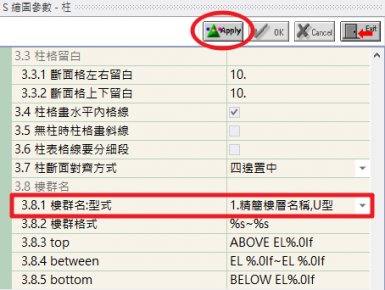

1.柱前置碼重整：對全部樓層的柱參數，重新編排前置碼。
2.梁前置碼重整：對全部樓層的大梁、小梁參數，重新編排前置碼。
3.檢查前置碼：同時檢視梁柱的前置碼設定。
