1 樓層參數

功能與適用時機

編修每層樓可異動之獨立參數。

操作步驟

  • Step1. [設定]→[1 樓層參數]

  • Step2. 可直接編修各項樓層參數

 樓名 樓層名稱不可重複,只能輸入數字與英文字母  示意圖
 樓高 樓層高度
 累高 樓層累加高度,由程式自動加總。
 骨材粒徑 default =  1.91 cm
 計算有效梁深時,若固定d’值則忽略此設定。
   梁頂淨保護 default =  4.0 cm
 計算有效梁深時,若固定d’值則忽略此設定。
   梁底淨保護 default =  4.0 cm
 計算有效梁深時,若固定d’值則忽略此設定。
   梁左淨保護 default =  4.0 cm
 計算有效梁深時,若固定d’值則忽略此設定。
   梁右淨保護 default =  4.0 cm
 計算有效梁深時,若固定d’值則忽略此設定。
   柱淨保護 default =  4.0 cm
 計算有效梁深時,若固定d’值則忽略此設定。
 柱參數
 大梁參數
 小梁參數
 樓板參數
    • Note:材料強度如 fc’、 fy、fys 係依據ETABS之設定值,因梁斷面而異,故不提供該等材料強度之編修。
  • Step3. [柱參數編修]

    • Note:新增配筋圖後若發現箍距上限未依樓層參數設定呈現,請確認{RC柱}→{設計參數}→{設計參數-箍筋}→{該樓上限值},應打V
  • Step4. [大梁 & 小梁參數編修]

    • Note:新增配筋圖後若發現箍距上限未依樓層參數設定呈現,請確認{RC梁}→{設計參數-全棟}→{設計參數-箍筋}→{該樓上限值},應打V
  • Step5. [版參數編修]

    • Note:若有繪製地梁配筋圖,希望配筋圖可同時標示腰筋與版線,應填寫下版厚

前置碼重整

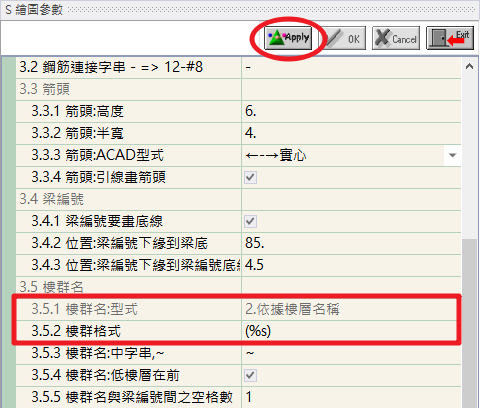

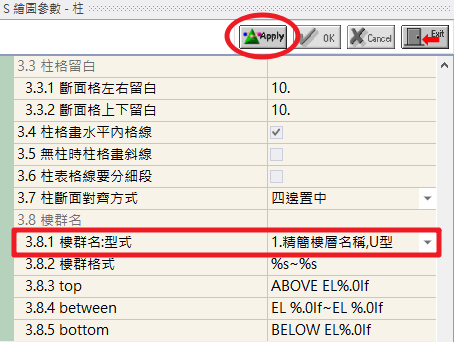

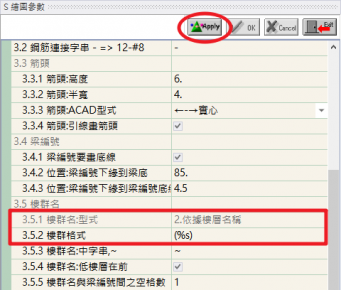

此功能需搭配RC梁或RC柱之 [繪圖參數] 使用!

  • 1.柱前置碼重整:對全部樓層的柱參數,重新編排前置碼。

  • 2.梁前置碼重整:對全部樓層的大梁、小梁參數,重新編排前置碼。

  • 3.檢查前置碼:同時檢視梁柱的前置碼設定。
