手動讀取柱繫筋
功能與適用時機
讀取柱配筋時，發現有未讀取到之繫筋，可以用下列方式手動補足：
操作步驟(Steps)
Step1.
於目標配筋的黃框按一下 右鍵 開啟功能選單，選取【10.GoView】，可以在樹狀區找到該柱配筋的節點資訊。
(下圖以3FC2柱為例)
Step2.
樹狀區會將目標配筋節點反白顯示，於節點按 右鍵 開啟功能選單，選取【展開】，
可看到目前程式針對該柱配筋所讀取到的相關資訊 。
Step3. 設定主筋圖例
核對主筋束是否一致，樹狀區主筋束38組，共58根主筋 。
※提醒: 須先確認主筋數量讀取正確，再進行下一個步驟。
Step4.
於樹狀區節點【4.繫筋】按一下 右鍵 開啟功能選單可以看到【2.輸入–單選】、【3.輸入–多選】兩種輸入方式 。
Step5.
方法一、【2.輸入–單選】
1.狀態區更改參數，輸入方法 <選取2.左束筋+右束筋+方向>
2.確認下方各區剪力筋號數與間距，是否與圖面資訊一致 。
3.回到圖形區進行設定，參考指令區，滑鼠 左鍵 點選 ”左束筋”，再點選 ” 右束筋 ” ，即可看到繫筋預覽。
左束筋 → 45度彎鉤
右束筋 → 90度彎鉤
4. 出現繫筋預覽後，移動滑鼠可以選擇繫筋方向。
5. 再次點擊滑鼠 左鍵 確認方向後即完成輸入。

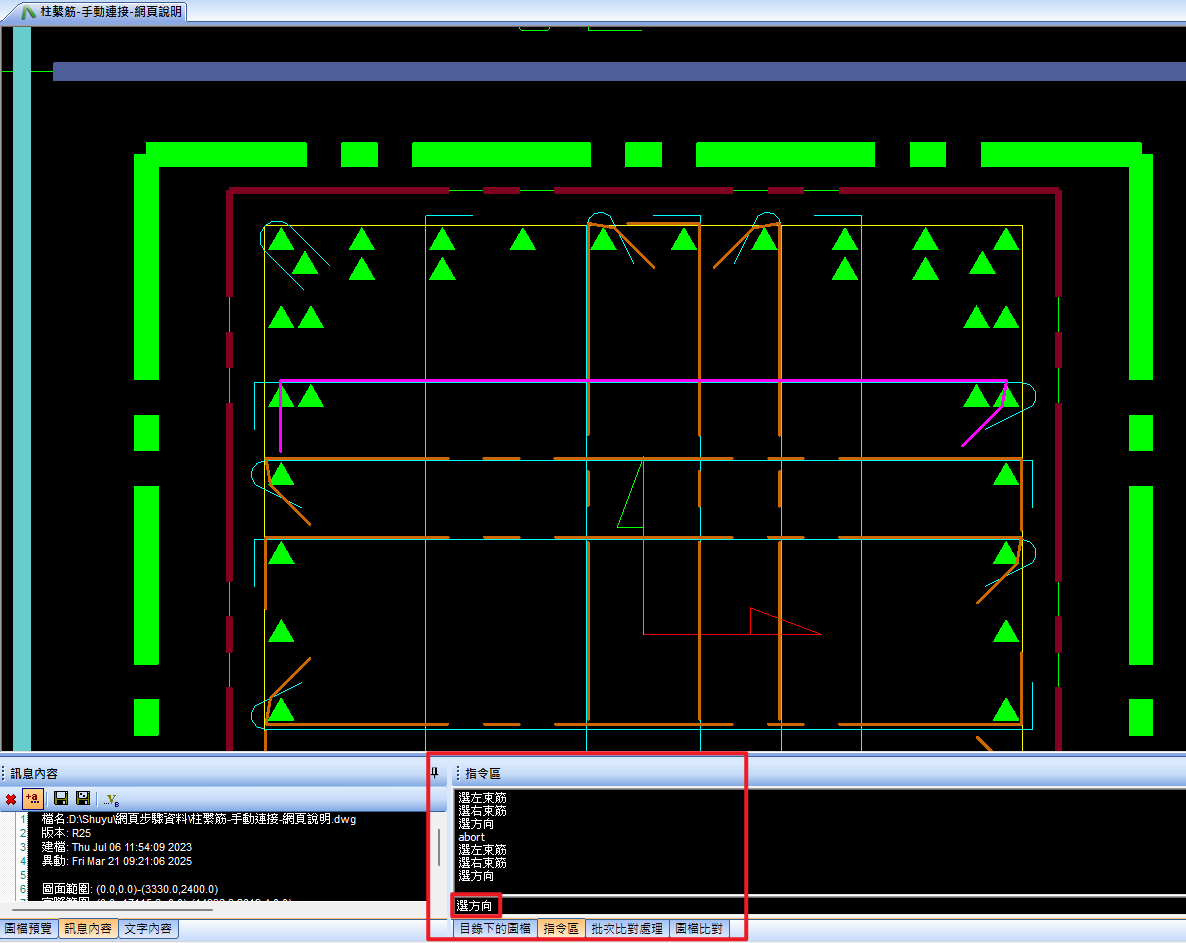

方法二、【3.輸入–多選】
1. 確認下方各區剪力筋號數與間距，是否與圖面資訊一致 。
2. 參考指令區，選取繫筋後按 空白鍵space 。
3.回到圖形區利用滑鼠框選未讀取到之繫筋，框選後會以虛線表示 。
4. 再按一下 空白鍵space，即輸入完成 。
補充說明
Q：讀取後圖面上繫筋的方向與程式讀取狀態不一致
Ａ：於圖面任一繫筋按 右鍵 開啟功能選單，點選【對調-多選】，設定左下方參數區選項，選取欲調整之繫筋後按 <space空白鍵>
GIF動畫 點擊放大觀看▼
